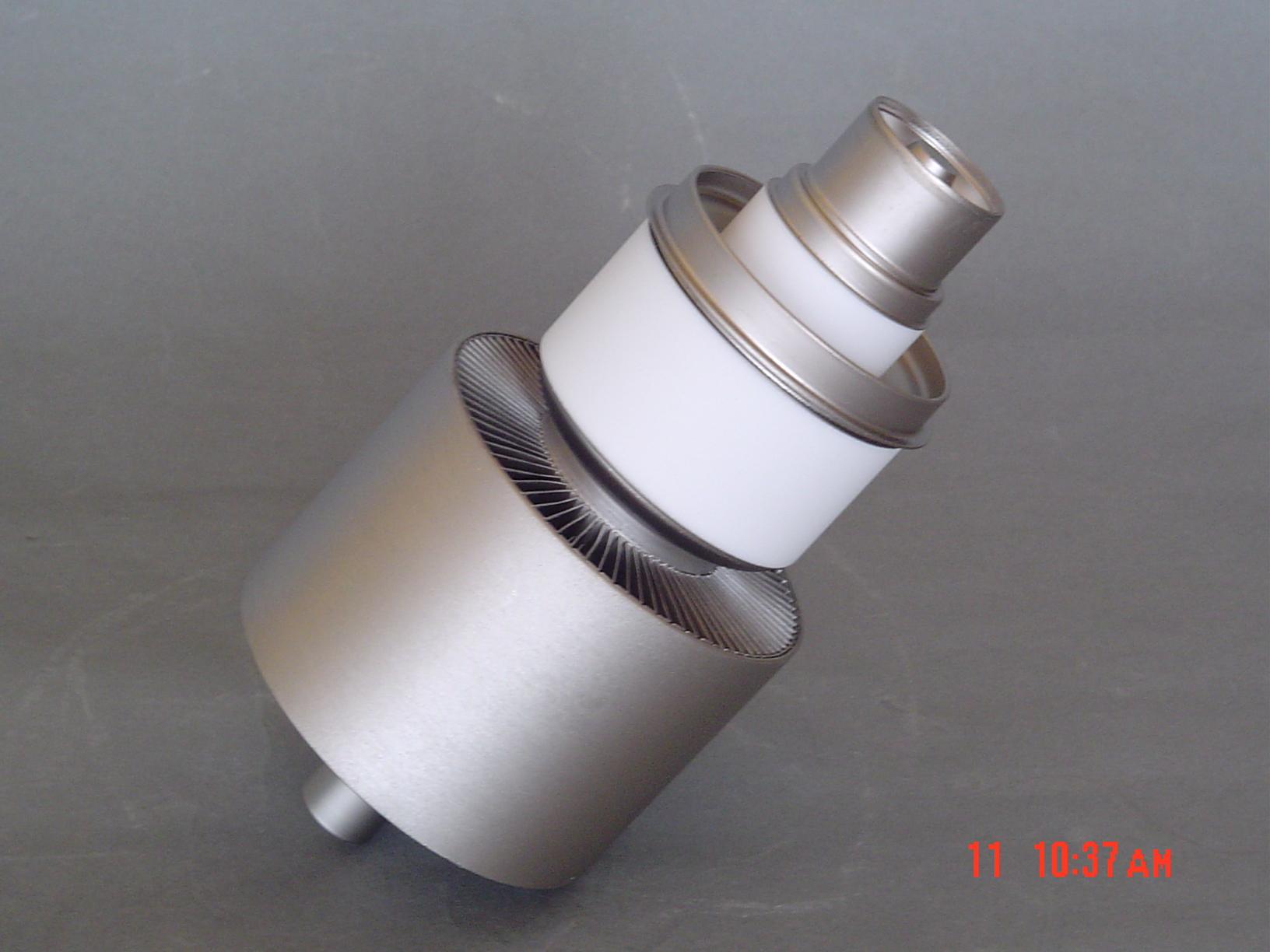

3CX2500A3(TH5-6)型电子管

型号︰3CX2500A3/TH5-6
品牌︰国产
原产地︰中国
单价︰CNY ¥ 4500 / 件
最少订量︰1 件

 共有 40 相关信息
上一个910111213下一个

产品描述

3CX2500A3型和TH5-6型电子管为金属陶瓷结构、碳化钍钨阴极、强迫风冷三极管。灯丝与栅极为同轴结构,分布电感低,工作频率可达110MHz,阳极耗散功率为4kW。适用于调频、调幅、电视设备和工业加热设备中。TH5-6型电子管芯柱带有散热器,改善了阴极散热性能,更适合于多尘的环境中。



特性参数

灯丝电压……7.5V

灯丝电流……51.5A

跨导……20mA/V

放大系数……22

极间电容(阴极接地)

输入……35pF      跨路……0.9pF     输出……20.0pF

安装方式……垂直安装,阳极向上或向下

冷却方式……强迫风冷

直径……105.56mm

重量……2.8kg

阳极外壳和封接处工作温度……250℃



极限运用数据

音频功率放大器或AB类、B类调制器

阳极电压……6000Vdc

阳极电流……2.5Adc

栅极电压……-1000Vdc

栅极耗散功率……150W

阳极耗散功率……4000W



典型工作状态

双管,除非另有说明,正弦波

阳极电压

4000

5000

6000Vdc

栅极电压

-150

-190

-240Vdc

零讯号阳流

0.6

0.5

0.4Adc

讯号阳流

4.0

3.2

3.0Adc

阳极负载

2200

3600

4650Ω

音频栅极输入(单)

340

360

390V

信号峰值激励

340

230

225W

信号额定激励

170

115

113W

信号阳极输出

11

11

23kW



极限运用数据

阳极调制射频放大器C类(电话通话状态)

阳极电压……5500Vdc

阳极电流……2.0Adc

栅极电压……-1000Vdc

栅极耗散功率……150W

阳极耗散功率……2670W



典型工作状态<30MHz

阳极电压

4000

4500

5000Vdc

阳极电流

1.67

1.47

1.25Adc

栅极电压

-450

-500

-550Vdc

栅极电流

180

140

150mAdc

峰值射频栅极输入

685

715

760

激励功率

125

100

115 W

栅极耗散

43

30

32 W

阳极输入

6670

6615

6250 W

阳极耗散

1670

1315

950 W

阳极输出

5000

5300

5300 W



极限运用数据

射频功率放大器或振荡器

阳极电压……6000Vdc

阳极电流……2.5Adc

栅极电压…… -1000Vdc

栅极电流……0.4Adc

栅极耗散功率……150W

阳极耗散功率……4000W



典型工作状态<30MHz

阳极电压

4000

4500

5000Vdc

阳极电流

2.5

2.5

2.08Adc

栅极电压

-300

-450

-500Vdc

栅极电流

245

265

180mAdc

峰值射频栅极输入

580

750

765

激励功率

142

197

136W

栅极耗散

68

78

46W

阳极输入

10

12.5

12.5kW

阳极输出

7.5

10

10kW

阳极耗散

2.5

2.5

2.5kW





付款方式︰tt
